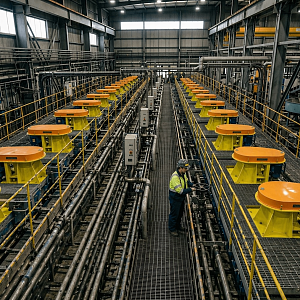

Конструкции флотационных машин и вспомогательного оборудования

Флотационная машина – это профессиональное оборудование, предназначенное для насыщения воздухом, кислородом химического сырья, руд, других подземных ископаемых с целью их добычи и дальнейшей переработки. Простая флотационная машина состоит из камеры (емкости), крыльчатки (импеллера), электропривода, желоба для удаления готовой продукции. Принцип действия заключается в принудительном насыщении воздушной средой и химическими реагентами суспензии из растворенных природных ископаемых, вследствие чего полезные частицы (минералы) прикрепляются к пузырькам и поднимаются на поверхность. Широко используют в горнодобывающей, перерабатывающей промышленности, для очистки промышленных стоков от тонких специфических загрязнений.

Конструкции флотационных машин и вспомогательного оборудования

Завод Резервуаров и Негабаритных Металлоконструкций реализует флотационные машины разной модификации и вспомогательное оборудование к ним в любом объеме по минимальной рыночной цене. Особенности конструкции флотационных машин и принцип их действия:

Наименование товара Особенности конструкции Принцип работы
Флотационная машина Способ аэрации Механическая Всасывание воздуха в пульпу при помощи импеллера, либо его подача под импеллер от компрессора под давлением
Пневматическая Подача в пульпу сжатого воздуха напрямую от компрессора
Тип машин Камерный Имеют несколько отдельно использующихся камер, через которые последовательно проходит пульпа
Корытный Состоят из длинных ванн, где пульпа проходит от начала к концу ванны

Объем рабочих камер механических и пневмомеханических устройств 0,14-70 м³, производительность по движению пульпы 0,2-130 м³/мин, расход мощности 0,85-2,8 кВт/м³.

Технические характеристики флотационных машин Гипрококса

Производительность флотационного оборудования Гипрококса составляет 0,6-1 т/час на 1 м³ полезного объема рабочей камеры. Технические характеристики предлагаемых нами флотационных машин:

Наименование товара Технические характеристики Числовые значения для следующих моделей
Гипрококс-51 Гипрококс-52 Гипрококс ХГИ-57
Флотационная машина Сечение рабочей камеры, мм 1600 2200
Высота рабочей камеры, мм 1500 1200
Площадь зеркала камеры, м³ 4,48 7,92
Отношение площадей зеркала к сечению 1,75 1,64
Объём рабочей камеры, м³ 4,3 6
Полезный объём камеры, м³ 3,87 5,4
Диаметр импеллера, мм 600 750
Скорость вращения импеллера об/мин. 350 280 251
Окружная скорость импеллера, м/с 11 8,8 9,8
Мощность электрического двигателя на одну камеру, кВт 10 14
Скорость цепи пеногона, м/с 0,47 0,26 0,36
Число скребков на цепи пеногона, шт. 5 3
Вес машины с технологической площадкой и восьми камерами, кг 23000 19300 24800

Детальная информация по телефону, электронной почте.

Вспомогательное оборудование для флотации

К вспомогательному оборудованию для флотации относят контактные, смесительные емкости, питатели для реагентов, делители пульпы, гасители пены. Рассмотрим детальнее каждый из перечисленных видов оборудования:

Контактная емкость – металлический (деревянный) бак с вращающимся валом и закрепленным импеллером, предназначенный для перемешивания пульпы, ввода в нее химических реагентов. Представлена в следующей размерной линейке:

Наименование товара Внутренний диаметр, высота, мм Объём рабочий, м³ Диаметр импеллера, мм Скорость вращения импеллера, об/мин Мощность электрического двигателя, кВт Вес деревянной (металлической) емкости с двигателем, кг
Контактная емкость 800 0,3 270 530 1 150 (200)
1000 0,58 300 (470)
1200 1,06 350 365 1,7 450
1500 2,19 400 320 2,8 530
2000 5,46 550 230 4,5 900
2500 11 1280
3000 19,4 750 170 7 1470
3500 31,2 1640
4000 46,6 900 145 10 1800

Смесительная емкость – предназначена для смешивания угольного шлама, пыли и воды.

Питатели для реагентов – осуществляют равномерную подачу химических реагентов в пульпу. По принципу действия:

  • скиповые питатели (для невязких реагентов)
Наименование изделий Технические характеристики ПРС-1 ПРС-2
Скиповые питатели для реагентов Диаметр, мм 62 108
Высота, мм 75 103
Полезный объём, м³ 245 945
Количество подъемов в минуту 10
Мощность двигателя, кВт 0,25
  • стаканчиковые питатели (для невязких реагентов)
Наименование изделия Производительность, л/мин Длина, мм Ширина, мм Высота, мм
Стаканчиковые питатели для реагентов 1,2 950 740 660
2,4 1250
3,6 1550
6 2150
  • шкивные питатели (для вязких реагентов)
Наименование изделия Технические характеристики ПД-1 ПД-3 ПД-6
Шкивные питатели для реагентов Количество шкивов, шт. 1 3 6
Производительность, л/мин., не больше 0,15 3,45 6,9
Длина, мм 630 888 1275
Ширина, мм 560
Высота, мм 496

Делители пульпы – выполнены в виде металлического ящика с вращающимися трубами, используют для деления пульпы на равномерные потоки.

Гасители пены – изготовлены в виде вакуумных воронок, создающих разрежение воздушной среды 200-300 мм ртутного столба, предназначены для разрушения структуры пены на выходе пульпы из флотационного оборудования.

Детальная информация у менеджера.

Купить флотационные машины, вспомогательное оборудование к ним в любом количестве по выгодной цене можно на сайте Завода РиНМ. Детальная информация у менеджера. Обращайтесь, консультация специалиста по телефону бесплатна.
