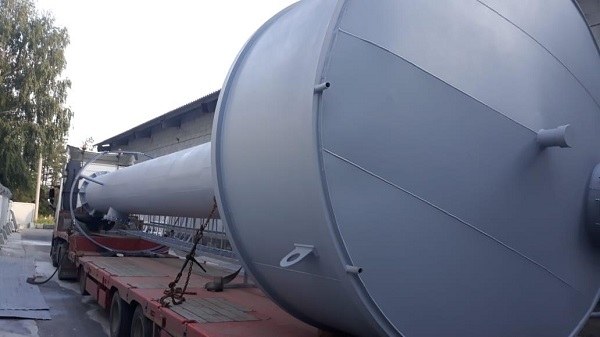

Башня Рожновского ВБР 25/12

Башня Рожновского ВБР 25/12

Башня Рожновского ВБР 25/12 используется в качестве источника водоснабжения для удаленных от основного водопровода строений, а также в виде хранилища запасов пресной воды. Завод резервуаров и негабаритных металлоконструкций (РиНМ) предлагает качественные емкости особой конструкции, исполняемые строго в соответствии с регламентной документацией. Кроме прочего поставщик гарантирует сжатые сроки исполнения, подбор материалов, приемлемые цены.

Применение и конструкционные особенности ВБР 25/12

Хранение пресной воды и организация качественного водоснабжения нередко сталкивается с проблемами климатических условий. Сохранение жидкости в нормальном, пригодном для использования состоянии в течение долгого времени, минимальные затраты на организацию подобных процессов и удобство их внедрения – подобные задачи были решены инженером Рожновским еще в 1936 году.

Именно тогда его конструкция помогла избежать ряда проблем, характерных для конструкций водохранения и снабжения:

  • не нужен подогрев жидкости;
  • малые сроки возведения конструкций;
  • потребности в хранилищах обусловлены разными габаритными решениями;
  • емкость, разработанная инженером удобна для эксплуатации и обслуживания.

Конструкционно башня представляет собой сваренную цилиндрическую цистерну с конической крышкой и конусообразным днищем, которое размещается на цилиндрических же опорах меньшего, чем резервуар диаметра. Для удобства обслуживания на всей протяженности размещается лестница, а также одна или несколько площадок. Длина опоры позволяет не заботиться о специализированном обогреве конструкции, предотвращении замерзания воды.

Может использоваться в качестве самостоятельного водохранилища с необходимыми объемами запасов, либо как часть системы водоснабжения, включающей в себя трубопроводную схему, проведенную до точки потребления и насосную станцию. Насосы добывают грунтовые воды, которые передаются в емкость для хранения или последующего распределения. Удобство конструкции для любых целей внедрения, быстрота возведения и простота обслуживания – основополагающие факторы целесообразности внедрения.

Габаритные и прочие характеристики водонапорной башни ВБР 25/12

Резервуары с опорами производятся в соответствии с регламентом ТП 901-5-29. При необходимости заказчик может откорректировать проект по собственным нуждам, с сохранением качественных характеристик.

Обязательным является соблюдение следующих параметров:

  • в районе эксплуатации сейсмическая активность не должна превышать 6 баллов;
  • минимальная температура окружающей среды не опускается ниже -40 °C;
  • ветровая нагрузка относится к третьему географическому району (напор не выше 45 кг/м2);
  • место размещения должно обеспечивать ровный, не распадающийся грунт.

Объемы и размеры конструкции определяются в соответствии с регламентом по следующим показателям:

Параметр Значения
Емкость хранилища (бака) (м3) 25
Высота бака (мм) 4415
Диаметр цилиндрической части бака (мм) 3020
Высота опоры (м) 12
Составные части опоры 2 по 6 м
Диаметр опоры (мм) 1220
Площадь застройки (м2) 166
Строительный объем застройки (м3) 63

Поставщик использует рекомендуемые материалы, вырабатываемые на собственных мощностях. Для изготовления башни требуется определенная часть стального сортамента:

Материал Документация Размеры (мм) Вес (кг)
Профиль (полоса) ГОСТ 103-2006 4 х 40 54,6
6 х 40 28,8
6 х 50 1,5
Уголок ОСТ 22 244-72 45 х 45 х 3 4,3
45 х 45 х 5 11,75
50 х 50 х 4 100,2
50 х 50 х 5 70,4
55 х 50 х 6 127
Стальные листы ОСТ 22 273-72 различные 3422
Сталь круглая (диаметры) ОСТ 51 15-73 8 0,095
12 21,8
14 50,5
18 180,2
22 29,2
Трубы (диаметры) ГОСТ 3262-75 15 21,4
20 20
80 118
100 3

Для лучшего размещения по месту эксплуатации рекомендуется использовать бетон специальных марок объемом не менее 9,7 м3 на всю конструкцию. Полный вес стальной арматуры, используемой на весь фундамент, составляет 224,5 килограмма.

Смотровой люк для технологических операций и профилактических работ размещается на высоте 3,4 метра от уровня фундамента в опоре. Вся конструкция покрывается специальными составами, гарантирующими противодействие коррозии.

Поставка ВБР 25/12

Завод РиНМ изготавливает и поставляет различные металлоконструкции ответственного назначения. Качество исполнения, быстрота формирования заказа и ответственный подход к каждому клиенты – основы сотрудничества. При необходимости заказа и внедрения такого сооружения, как башня Рожновского ВБР 25/12 лучше всего обратиться к надежным производителям.
