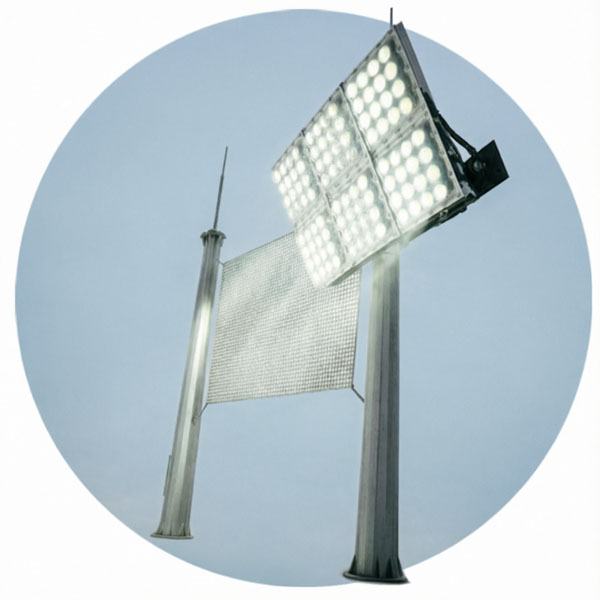

Комплексная защита от дронов и БПЛА

Мачты механической защиты от БПЛА

Мачты радиоэлектронной защиты (РЭБ) от БПЛА

Прожекторы для обнаружения БПЛА

Комплексная механическая защита от БПЛА как элемент эшелонированной безопасности объекта

Когда руководитель службы безопасности или главный инженер предприятия с непрерывным циклом рассматривает вопрос защиты от беспилотных летательных аппаратов, он решает не абстрактную задачу «обезвредить дрон», а конкретную бизнес-проблему: исключить прерывание технологического процесса, предотвратить разгерметизацию емкостного парка или остановку конвейерной линии из-за целенаправленного удара либо случайного падения аппарата. Если радиоэлектронная борьба (РЭБ) решает задачу в эфире, то механическая защита от БПЛА — это последний физический рубеж, который гасит кинетическую энергию аппарата или его поражающих элементов вне зависимости от того, подействовало ли на него средство радиоэлектронного подавления. В разделе «Бронированные и защитные конструкции» собраны инженерные системы, обеспечивающие именно это: мачты с купольными и линейными улавливателями, бронированные сегменты и сопутствующее вспомогательное оборудование контроля и отбора проб, необходимое для безопасной эксплуатации защищённых резервуаров.

Эшелонирование физических барьеров и мачт для защиты от дронов

Ключевое понятие при построении физической защиты объекта от дронов — эшелонирование. Невозможно перекрыть всю территорию предприятия одной конструкцией, сохранив при этом экономическую целесообразность и удобство эксплуатации. Поэтому архитектура рубежа, препятствующего проникновению или поражению, выстраивается по принципу от внешнего периметра к критически важному элементу. Мачты устанавливаются так, чтобы отсечь наиболее вероятные векторы атаки над охраняемым периметром, а бронированные конструкции локализуют поражение непосредственно у защищаемого узла. Такой подход требует точного расчёта нагрузки и высоты.

Почему высота мачты механической защиты от БПЛА критична для купольного перекрытия

Высота мачты — параметр, напрямую определяющий радиус безопасной зоны. Физический смысл здесь не в простом поднятии полотна выше, а в создании геометрического профиля безопасности. Слишком низкая мачта заставляет улавливающую сеть провисать под острым углом, что при попадании объекта с горизонтальной скоростью 20-40 м/с приводит к соскальзыванию фюзеляжа вдоль сети и поражению защищаемого оборудования, находящегося под углом атаки. Увеличение высоты мачты до расчетных 6-8 метров позволяет сформировать такой профиль натяжения, при котором горизонтальная кинетическая энергия переходит в работу деформации сетеполотна, а вертикальная составляющая гасится амортизационными узлами.

На основе опыта монтажа на нефтехимических объектах отмечу, что при расчёте высоты мачты чаще всего упускают поправку на ветровое отклонение дрона. Аппарат массой до 5 кг при боковом ветре 10-12 м/с смещается на 1,5-2 метра от расчётной траектории. Если мачта и периметр сети спроектированы без этого запаса, реальная зона захвата сокращается на треть, и коптер свободно проходит в образующийся зазор над куполом резервуара.

Физический смысл ячейки и разрывной нагрузки сетчатого барьера

Сетеполотно для комплексной защиты от дронов и БПЛА — это не рыболовная сеть, а точно рассчитанная конструкция. Ключевой параметр здесь — размер ячейки и разрывная нагрузка нити. Если ячейка крупнее 40×40 мм, то FPV-дрон класса «камикадзе» проходит сквозь неё, теряя лишь консоли винтов, но сохраняя заряд и траекторию удара. Слишком мелкая ячейка, менее 15×15 мм, наращивает парусность до критической: при штормовом ветре сетеполотно превращается в парус, вырывая опоры или деформируя несущую раму. Оптимальное решение для большинства угроз класса мини-БПЛА — ячейка 25×25 мм с нитью из сверхвысокомолекулярного полиэтилена, имеющей разрывную нагрузку не менее 800 кгс.

Ключевая ошибка при выборе — заказ сетеполотна по принципу «чем толще нить, тем надёжнее». На деле толщина без учёта модуля упругости ведёт к хрупкому разрушению. При ударе дрона на скорости 25 м/с толстая, но жёсткая нить лопается, тогда как правильно подобранное высокомодульное волокно растягивается на 3-5% длины, гася импульс без разрыва. Менять такое сетеполотно после инцидента, как правило, не требуется — достаточно визуального осмотра и перетяжки узлов.

Сравнение кевларовых сетеполотен и жёстких решёток для мачт защиты от БПЛА

Мачты радиоэлектронной защиты (РЭБ) от БПЛА и механические мачты: интеграция в единый контур

Размещение на одной площадке мачт под аппаратуру радиоэлектронной борьбы и несущих опор для механических куполов — это инженерная задача, требующая расчёта электромагнитной совместимости. Корпус высокой металлической мачты способен выступать в роли пассивного переотражателя, искажая диаграмму направленности подавителя. Поэтому при установке мачты радиоэлектронной защиты от БПЛА совместно с мачтами механической защиты требуется координировать их взаимное расположение. Оптимальным считается разнос не менее 15 метров, при этом мачта механической сети должна находиться за фронтом антенного поля, чтобы не затенять сектор подавления.

Важный нюанс, который часто упускают при эксплуатации: молниезащита. Высокая металлическая ферма мачты — отличный молниеприёмник. Проходя по стальным тросам и мокрому сетеполотну, разряд способен вывести из строя предусилители РЭБ-комплекса, даже не попав в него напрямую. Молниеприёмный шпиль и токоотвод с разрывным болтовым соединением должны быть спроектированы так, чтобы исключить протекание импульсного тока через несущие элементы, контактирующие с оборудованием.

Прожекторы для обнаружения БПЛА в составе комплексной системы безопасности

Прожекторы для обнаружения БПЛА решают задачу, с которой не справляются даже чувствительные тепловизионные модули — гарантированное распознавание объекта на фоне сложной промышленной засветки. Газовый факел, горячие трубопроводы, блики от мокрых куполов резервуаров создают сотни ложных целей. Мощный узконаправленный прожектор с силой света 5 000 000 кд и углом расходимости не более 5 градусов позволяет оператору идентифицировать аппарат визуально в ночное время на дистанции до 1 500 метров. В комбинации с мачтовым размещением прожекторная установка перекрывает мёртвые зоны, которые остаются вне поля зрения поворотных камер, расположенных на периметре.

Влияние защитных конструкций на работоспособность дыхательного оборудования

Монтаж физических барьеров над резервуарным парком изменяет аэродинамику подкупольного пространства. Это напрямую затрагивает работу дыхательных клапанов КДС-150, КДС-300, КДМ-50, непримерзающих мембранных клапанов НДКМ и совмещённых механических СМДК. Сетеполотно, расположенное на высоте 2,5-3,5 метра над выходным патрубком клапана, при определённой конфигурации способно создавать зону пониженного давления, вызывая кавитацию на тарелке клапана и ложные срабатывания. При расчёте высоты мачты защиты от БПЛА необходимо заложить зазор, исключающий аэродинамическое влияние сети на дыхательный клапан: минимум 1 метр над верхней точкой выброса паровоздушной смеси.

Как механическая защита резервуаров влияет на обслуживание пробоотборников

Размещение бронированных конструкций и сетчатых куполов не должно блокировать доступ к технологическим люкам. Секционные пробоотборники ПСР, ПСРП, органного типа ПСП и сниженные трехуровневые ПРСт требуют регулярной поверки и отбора проб согласно регламенту. Проектирование комплексной защиты от дронов для резервуарных парков выполняется с учётом коридоров обслуживания, при этом в зонах размещения пробоотборников применяются быстросъёмные сегменты сетеполотна с маркировкой, исключающей ошибочный демонтаж несущих узлов.

Совместимость защитных куполов с пневмомеханическими и механическими флотомашинами

Обогатительные фабрики и предприятия флотации, использующие пневмомеханические и механические флотомашины, с недавних пор также оказались в зоне риска атак БПЛА. Флотомашина — объект критического воздействия: повреждение чана или пеногонного жёлоба ведёт к длительной остановке всей цепочки. Специфика защиты флотационного передела заключается в том, что машины имеют открытые пенящиеся поверхности, над которыми нельзя разместить сплошную сетку — это нарушит процесс ценообразования и приведёт к потерям ценного компонента. Решением служат мачты с тентообразными навесами, натянутыми на высоте не менее 4 метров над пенным слоем, где аэродинамическое воздействие на пену уже минимально, а кинетический перехват дрона сохраняется.

Алгоритм выбора механического барьера для конкретных типов дыхательных клапанов

1. Определите тип клапана и интенсивность выброса. Для дыхательных клапанов закрытого типа КДЗТ и предохранительных гидравлических КПГ, работающих без постоянного сброса, допустимо применение плотного сетеполотна с ячейкой до 20×20 мм. Для клапанов КДС-300К и КДС-150К с частым циклом большого дыхания необходимо увеличение ячейки до 40×40 мм и зазора до 1,5 метров, иначе конденсат и пары будут намерзать на сети зимой.
2. Проанализируйте ветровую нагрузку в регионе. Для районов с расчётной скоростью ветра свыше 30 м/с используйте мачты с растяжной демпферной системой и тросовой страховкой, а также снижайте парусность, заменяя часть сетеполотна на жалюзийные металлические ламели.
3. Проверьте совместимость с непримерзающими дыхательными клапанами НДКМ. Фторопластовые мембраны этих клапанов чувствительны к статическому электричеству, накапливаемому полимерными сетями. Обязательно заземляйте каждую секцию сетеполотна через медный тросик сечением не менее 6 мм².
4. Рассчитайте зону перекрытия. Высота мачты механической защиты от БПЛА H (в метрах) должна удовлетворять условию H ≥ 1,5 + L / 8, где L — длина защищаемого периметра в метрах. Так вы перекроете стандартные углы пикирования и обеспечите провисание без касания оборудования.
5. Интегрируйте прожекторную группу. Устанавливайте прожекторы для обнаружения БПЛА с шагом не более 200 метров по периметру, синхронизируя их включение с детектором РЭБ для автоматической подсветки тревожного сектора.

Нормативная база и её требования к защите от БПЛА

При проектировании и монтаже конструкций необходимо руководствоваться требованиями Постановления Правительства РФ № 1604 (в актуальной редакции) об антитеррористической защищённости объектов топливно-энергетического комплекса, а также ведомственными нормативами для объектов критической информационной инфраструктуры. В частности, пункт 27 указанного постановления предписывает оснащение объектов инженерно-техническими средствами защиты, исключающими несанкционированное проникновение, в том числе с использованием малогабаритных летательных аппаратов. Именно поэтому применение исключительно радиоэлектронных средств, без механического эшелона, с точки зрения действующего законодательства может быть признано недостаточным мероприятием, если конструкция объекта позволяет разместить физический барьер.

Кроме того, при размещении мачт, сетей и бронированных сегментов необходимо соблюдать свод правил СП 155.13130.2014 в части противопожарных разрывов и молниезащиты. Несоблюдение минимальных расстояний от дыхательных клапанов КДС-150М, КДС-300 и КДМ-200 до горючих элементов сетеполотна классифицируется как нарушение требований промышленной безопасности, поскольку возможный перехват дрона с возгоранием аккумуляторной батареи создаёт источник открытого огня непосредственно над сбросным патрубком резервуара.

Ключевые критерии выбора комплексной защиты от дронов и БПЛА для вашего предприятия

Принимая решение о покупке и монтаже системы, руководитель должен рассматривать её не как отдельную позицию «мачта с сеткой», а как инженерный узел, который обязан безотказно работать в связке с дыхательными клапанами КДМ-200, КДЗТ, СМДК, пробоотборниками ПСРП и ПРСт, а также флотомашинами. Если предлагаемое решение не учитывает аэродинамику подкупольного пространства, создаёт помехи обслуживанию или не стыкуется с установленным РЭБ-оборудованием, его ценность стремится к нулю. Исходите из совокупной стоимости владения: дешёвая металлическая решётка, требующая ежегодной пескоструйной обработки и сварки, за пять лет обходится дороже, чем правильно подобранное высокомодульное сетеполотно с элементами крепления из нержавеющей стали.

Немаловажный аспект, о котором многие забывают — ремонтопригодность после инцидента. Механическая защита потому и называется физической, что однажды она принимает удар на себя. И способность эксплуатационной бригады своими силами, без привлечения подрядчика из другого региона, восстановить работоспособность барьера в течение нескольких часов — это показатель правильно спроектированной системы.

При формировании заказа на комплексную поставку элементов защиты от БПЛА мы предлагаем не просто отгрузку со склада, а профессиональный инженерный подбор мачт необходимой высоты, расчёт ветровой и снеговой нагрузки для вашего региона, комплектацию дыхательными клапанами и непримерзающими устройствами, уже адаптированными для работы под защитными куполами. Для постоянных партнёров предусмотрена возможность отсрочки платежа и ответственного хранения крупногабаритных металлоконструкций. Доставка осуществляется в любой регион России и страны ближнего зарубежья, с контролем целостности и геометрии мачт на всех этапах транспортировки. Вы получаете не разрозненные компоненты, а готовую, конструкторски просчитанную систему, которая встанет на ваш объект как последний, несокрушимый рубеж физической безопасности.
