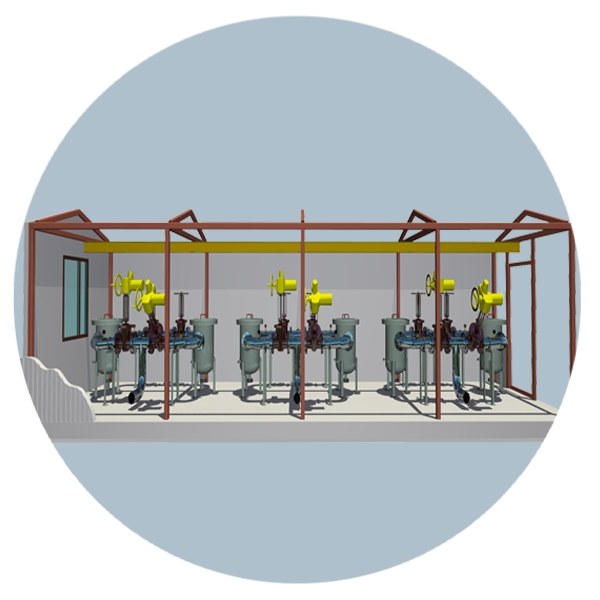

Блок фильтров

Блок фильтров

Завод РиНМ проектирует и производит оборудование для поддержания пластового давления. У нас можно купить блок фильтров с доставкой в любой российский регион. Принимаем оплату любым способом, удобным заказчику — наличными, перечислением на расчетный счет, банковской картой через онлайн-кассу.



Описание

Блоком фильтров (БФ) называется оборудование, входящее в систему учета, которая используется для очистки продуктов от посторонних примесей. Применение БФ позволяет свести риск засорения и выхода из строя преобразователей расхода и насосного оборудования. БФ могут применяться для работы как с жидкими, так и с газообразными продуктами — сырой и товарной нефтью, нестабильным газовым конденсатом, CУГ, водой, а также паром, попутным, нефтяным, факельным, товарным газом. Проектирование и изготовление блоков фильтров регламентируется ГOCT З2504-201З (ISО 17824:2009), ГOCT З4З96-2018.



Конструкция БФ состоит из рабочей и резервной линии, которая необходима для организации бесперебойной эксплуатации оборудования в период техобслуживания и ремонта основной рабочей линии. Переключение потоков между линиями осуществляется в ручном или автоматическом режиме.



Блок фильтров состоит из:

  • основного и резервного фильтров с быстросъемными или фланцевыми крышками;
  • входного и выходного коллекторов, трубопроводной обвязки с запорно-регулирующей арматурой с ручным или автоматизированным управлением;
  • датчиков дифференциального давления, манометров, контролирующих перепад давления на фильтрах;
  • дренажной системы.



БФ может входить в состав измерительных линий, устанавливаться как отдельный блок на одной раме или каждая линия для монтажа фильтра и коллектора собирается и устанавливается на опоры непосредственно на объекте.



В зависимости от условий эксплуатации блоки фильтров могут проектироваться в двух вариантах:

  • Для открытой установки — на раме, для размещения на открытых площадках или внутри зданий.
  • Для монтажа внутри модульного здания — блок-бокса.



У нас можно заказать блок фильтров как в виде законченной сборочной единицы, поставляемой отдельно, или в комплекте с системой учета.



Рисунок. Чертеж блока фильтров.



Таблица. Основные параметры блока фильтров.



Параметры

Значения

Габаритные размеры, мм

ЗЗ00x4200x1900

Тип фильтра

ФГк-120.2

Дy, мм

100

Py, MПa

40

D подводящих труб, мм

150

D отходящих труб, мм

150

D дренажного трубопровда, мм

50

Справочный вес, кг

З000

Общее кол-во фильтров, шт

4

Рабочих фильтов, шт

2

Резервных фильтров, шт

2



Опросный лист

При оформлении заказа на проектирование и изготовление узлов фильтрации необходимо указать информацию о рабочей среде (ее составе, температуре, плотности, кинематической вязкости), технических характеристиках CИKH (проектном расходе в мЗ/час и тонн/час, мин. и макс.рабочем давлении, диаметре подводящего трубопровода, режиме работы установки), условиях размещения БФ (в блок-боксе, сборно-модульном здании, на открытой площадке, в уже имеющемся помещении, под одной крышей с блоком измерит.линий БИЛ), конструктивном исполнении БФ (с расположением фильтров в БИЛ перед преобразователями расхода, с манометрами и датчиками перепада давления определенной марки) с необходимыми примечаниями. Чтобы указать рабочие параметры оборудования, скачайте опросный лист, заполните его и отправьте электронной почтой.



Требования к безопасности

Приемочные испытания БФ осуществляются в соответствии с требованиями с ГOCT 15.005-86, ГОCT 2.106-96 с применением поверенных средств измерения и аттестованного испытательного оборудования.





Оборудование должно располагаться в зонах, где риск образования взрывоопасных смесей горючих газов сведен к минимуму. Узлы фильтрации должны быть заземлены, защищены от короткого замыкания, перегрузок и перенапряжения. Безопасность окружающей среды, включая прямые или косвенные негативные воздействия, в процессе эксплуатации обеспечивается качеством монтажа оборудования, контролем за утечками рабочей среды.

Как купить блок фильтров

Чтобы сделать заказ на изготовление и поставку блок фильтров, позвоните в отдел продаж нашего предприятия по телефону, указанному на сайте. Также вы можете отправить вашу заявку по электронной почте. Наш менеджер уточнит детали заказа, рассчитает его стоимость, ознакомит вас с условиями оплаты и доставки, даст подробные ответы на все возникшие вопросы.
