Шлюзы глубокого и мелкого наполнения модульные ШГМ ШММ

Шлюзы глубокого и мелкого наполнения модульные ШГМ ШММ

Купить шлюзы глубокого и мелкого наполнения модульные ШГМ, ШММ – в Саратове

В состав промывочного комплекса для россыпной добычи на месторождениях полезных минералов и благородных металлов входят технологические узлы для гравитационного обогащения – шлюзы. Они представляют собой металлоконструкцию с функцией улавливания и концентрации ценных пород. Завод Резервуаров и Негабаритных металлоконструкций предлагает заказать и купить по экономически выгодной цене шлюзы глубокого и мелкого наполнения модульные – ШГМ, ШММ, выполненные из качественной стали.

Принцип работы шлюзов глубокого и мелкого наполнения

Принцип действия обогатительных шлюзов основан на отличающемся, у составляющих породу минералов – значении плотности, а значит различной скорости и характере их движения при смыве. Механическое разделение пульпы в шлюзах глубокого и мелкого наполнения модульных – ШГМ, ШММ, происходит в водной среде, по наклонной плоскости, под действием струи воды.

Обогащение пульпы, с классификацией минералов по плотности, крупности, удельному весу происходит под действием вибрации, сил тяжести и усилий сопротивления среды. Плотные, более тяжелые, имеющие ценность металлы и минералы оседают на дно, с задерживающей поверхностью. Легкие: песок, глина, галька – смываются. Накопленный, обогащенный рудный концентрат под напорной струей перемещается в специальный приемник.

Конструкция шлюзов глубокого и мелкого наполнения модульных – ШГМ, ШММ

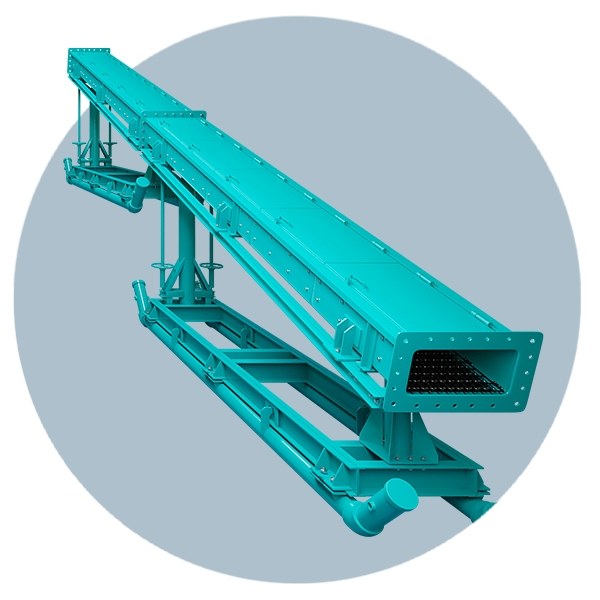

Конструкция шлюзных устройств состоит из секций, образующих длинный наклонный желоб, прямоугольного сечения, на стойках. на дне желоба установлен трафарет, создающий турбулентность потоков воды.

Применение шлюзов ШГМ и ШММ определяется по высоте принимаемого потока пульпы и крупности обогащаемой породы:

  • шлюз глубокого наполнения ШГМ – высота потока пульпы 30 и более мм, крупный и средний размер промываемого материала – 16 - 50 мм;
  • шлюз мелкого наполнения ШММ – высота потока до 30 мм – для мелких и легко промываемых пород – до 16 мм.

Модульные шлюзы глубокого и мелкого наполнения ШГМ, ШММ входят в состав комплекса промывочного оборудования, используются в качестве приставки, а при промывке мелких пород являются самостоятельной промывочно-обогатительной единицей.

Шлюзы глубокого и мелкого наполнения модульные ШГМ, ШММ выполнены с применением идентичных конструкционных решений, но отличаются по размерам секций, желоба и классификационных трафаретов.

Таблица 1. Характеристики и параметры шлюзов ШГМ и ШММ

Наименование (единица измерения) ШММ-750 ШГМ-750
Число секций (шт.) 5 2
Размер длины секции (мм) 6100
Размер ширины желобов (мм) 760
Высота желобов (мм) 250 400
Высота дражного трафарета (мм) 30 50
Размер между планками устройства подвода пульпы (мм) 40 60
Угол наклона конструкции от 5° до 12°
Габаритные размеры секций: длина х ширина х высота (м) 12,7 х 2,015 х 2,7
Расчетная масса (т) 3,920 3,900
Теоретическая производительность по объему пульпы, (м³/час) 150 450

Применение модульной конструкции позволяет перемешать ее с одного места на другое место, при смене участка добычи. В конструкции предусмотрены полозья.

Преимущества применения модульных шлюзов глубокого и мелкого наполнения ШГМ, ШММ

Использовать модульные шлюзы ШГМ, ШММ можно в удалении от месторождения. При наличии условий для подачи воды, осуществляют подвозку пород, содержащих полезные минералы, готовых к проведению гравитационного обогащения.

Шлюзы ШГМ-750 и ШММ-750 отличаются высокой способностью улавливания мелкого золота, характеризуются большой промывочной площадью, с возможностью равномерного распределения пульпы.

Модульные шлюзы востребованы по причине:

  • конструктивной надежности при обработке трудно поддающихся промывке пород;
  • простоты обслуживания и нетрудоемкой эксплуатации;
  • высокой способности расслоения твердых материалов;
  • малой склонностью к засорам, из-за хорошего движения потоков по наклонной поверхности;
  • изготовления шлюзов глубокого и мелкого наполнения ШГМ, ШММ из качественных сталей – с защитой от воздействий активной водной среды, и со стойкостью к ударным нагрузкам.

При правильной, качественной подготовке материала, направляемого на гравитационное шлюзовое обогащение – модульные конструкции ШМГ и ШММ обеспечивают длительный срок службы, с высокой производительностью.

Заказать и купить шлюзы глубокого и мелкого наполнения модульные ШГМ, ШММ – по оптимально невысокой цене

Завод РиНМ предоставляет возможность купить качественное оборудование для горнодобывающей отрасли – шлюзы глубокого и мелкого наполнения модульные ШГМ, ШММ, по цене производителя. Технические возможности предприятия позволяют произвести улучшающие доработки проекта, по требованию заказчика. Наша цена будет ниже средней цены на рынке – из-за полного цикла собственного производства, и закупки металлопроката по оптовым ценам.

Оформить заказ можно по телефону +7 (8452) 31-81-24, с направлением технического задания по электронной почте saratov@rezervuar-met.ru. Предоставим сертификаты соответствия на материалы и документы качества на конструкцию. Произведем доставку модульных шлюзов глубокого и мелкого наполнения ШГМ, ШММ во все российские регионы и в станы СНГ – по самой недорогой и быстрой схеме транспортировки.
